02F 3/2 NC - SOLENOID PRO KAPALINY

NC – normálně zavřený, prům. 13 mm, 40 bar /60-510L/hod.

Popis

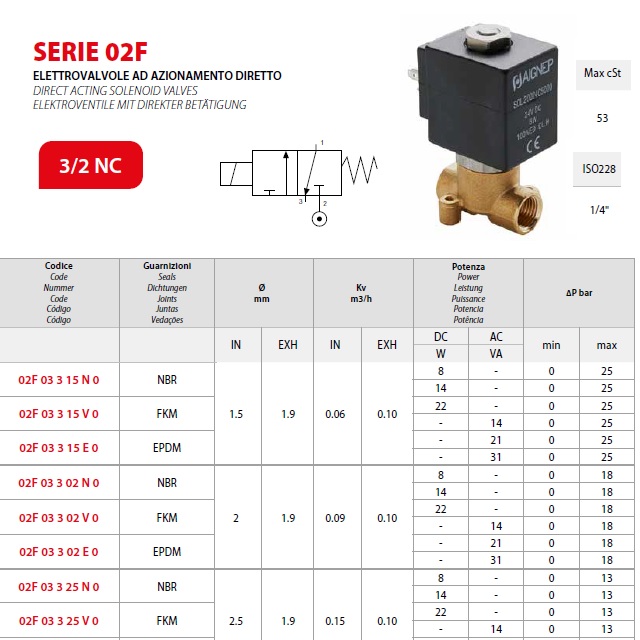

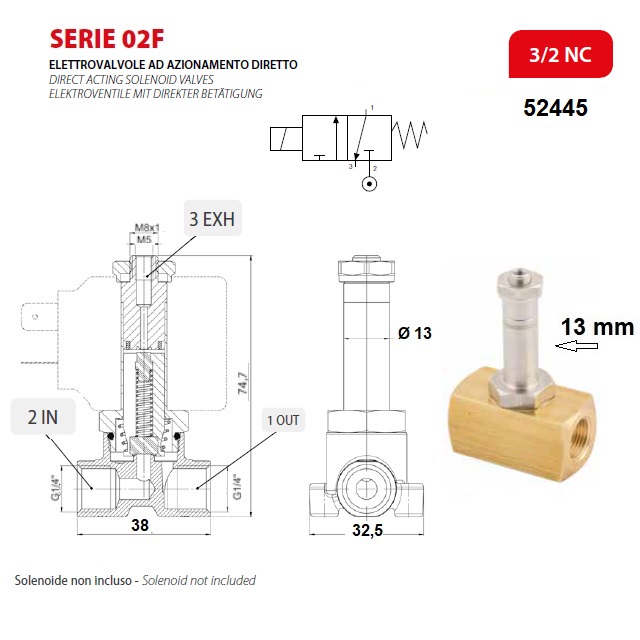

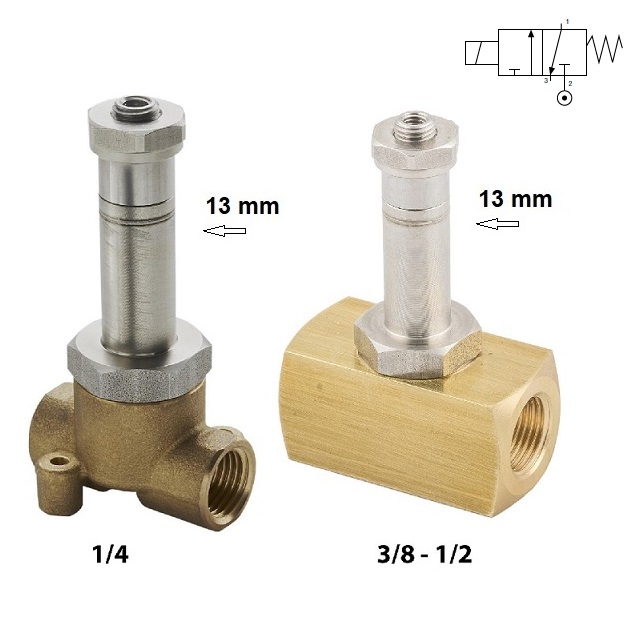

Přímo řízený ventil s funkcí 3/2 NC (3 úlohy, 2 cesty, v základním stavu zavřený ventil). Základní, mechanická část „Solenoidu prům. 13 mm“ je určena pro cívku stejnéjo průměru otvoru „13 mm“. V základním stavu „NC“ je protok média omezen otvorem za závity „2 IN“ [mm]. Ovládáním elektrického solenoidu se průtok zvětšuje do jeho maxima, které je v tabulce uvedeno ((v barevném (jiném) odlišení). Hodnoty delta průtoku a delta tlaku lze vyhledat v originálním katalogovém listu výrobce. Výběr cívek: Podstatným údajem při výběru solenoidu je průtok, vrtání a síla cívky, která ho ovládá. *D: Ovládáním 3 EXH se řídí otevření do max. výtupu (1 OUT), kde je pro všechny typy stejné vtrání 1,9 mm, viz originální katalog. Řídká média: Maximální viskozita média je uváděna 53°.
